سیستم برق اضطراری

مقدمه

در برخی ساختمان ها قطعی برق می تواند چالش های سنگینی ایجاد کند. برخی از این کاربری ها نسبت به قطعی برق در لحظه هم حساسیت بالایی دارند .به طوری که ممکن است حجم زیادی از تجهیزات ساختمان از بین برود ( اهمیت سیستم برق اضطراری ).

این موارد اهمیت استفاده از سیستم برق اضطراری را پررنگ تر می کند. متاسفانه امروزه با توجه به شیوع قطعی برق ، استفاده از سیستم برق اضطراری در ساختمان ها از الزامات حائز اهمیت طراحی تاسیسات ساختمان محسوب می شود .

انواع سیستم های تامین برق اضطراری

سیستم های پشتیبان الکتریکی و تامین برق اضطراری به طور کلی به دو دسته تقسیم بندی می شوند.

• منابع تامین برق بدون وقفه که سیستم UPS یکی از پرکاربردترین سیستم های این دسته است.
• منابع تامین برق با تاخیر که دیزل ژنراتور به عنوان پرکاربردترین دستگاه در این دسته محسوب میشود.

معرفی دستگاه یو پی اس (UPS)

Uninterruptible Power Supply یا به عبارت مختصر  یو پی اس  (UPS) ، به معنای منبع تغذیه بدون وقفه است UPS . یک منبع تغذیه الکترونیکی است که کارعمده آن ، تامین توان مورد نیاز بار مصرفی بدون وقفه می باشد.

به عبارت دیگر UPS به عنوان منبع توان بدون وقفه با  استفاده از انرژی ذخیره شده در باتری  ، برق مورد نیاز تجهیزات مصرف کننده را تامین می نماید.  سیستم یو پی اس بین برق شهری و دستگاه مصرف کننده قرار میگیرد که  اضافه بر تنظیم برق شبکه و تثبیت آن مانع از نفوذ نویز و اختلالات شبکه به تجهیزات حساس مصرف کننده می شود .

انواع UPS

سیستم UPS با وقفه کوتاه

متداول ترین سیستم تامین برق اضطراری با وقفه کوتاه که بیشتر در مراکز پزشکی بکار می رود. سیستم UPS مجهز به کلید تبدیل اتوماتیک می باشد.

در سیستم UPS با وقفه کوتاه ، در حالت عادی ، باطری ها در حال شارژ هستند و در موقع قطع برق اصلی ، ترانسفورماتور ایزوله لوازم پزشکی از طریق اینورتر ، تغذیه می شوند.

زمان تبدیل برق ، توسط کلید اتوماتیک ، کمتر از 0.5 ثانیه می باشد و باطی ها باید توان لازم برای سه ساعت تغذیه بار های اضطراری را داشته باشند.

سیستم UPS بدون وقفه

سیستم برق اضطراری بدون وقفه UPS عمدتا در شبکه های کامپیوتری به کار می روند. در شرایط عادی ، بار های اضطراری توسط دو مجموعه اینورتر و رکتیفایر و از طریق منبع اصلی ، تغذیه می شود و در عین حال باطری ها نیز به صورت شناو در حال شارژ هستند.

هنگامی که برق منبع اصلی قطع شود ، باطری ها که در مدار هستند ، بار های اضطراری را از طریق اینورتر ، تغذیه می نمایند و بنابراین وقفه ای در تامین برق به وجود نمی آید.

سیستم های UPS هم به صورت تک فاز و هم سه فاز و در ظرفیت های مختلف ساخته می شود و برای دستیابی به توان بیشتر ، می توان چند واحد آن را به طور موازی در مدار قرار داد.

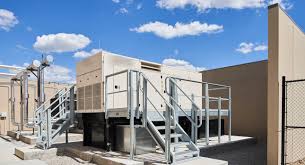

دیزل ژنراتور

در پروژه هایی که به تامین برق اضطراری به صورت طولانی مدت نیاز است ، به علت بالا بودن مدت زمان و مقدار مصرف بالا استفاده از UPS توجیه اقتصادی ندارد. به همین دلیل در چنین مواردی از ژنراتور ها استفاده می شود. ژنراتور ها دستگاه هایی هستند که از منابع انرژی تغذیه می کنند و برق تولید می کنند. یکی از پر کاربرد تریم ژنراتور ها ، دیزل ژنراتور ها هستند. دیزل ژنراتور ها متشکل از ژنراتور و یک موتور دیزلی هستند که در یک محفظه صداگیر قرار می گیرند .

اجزای دیزل ژنراتور

دیزل ژنراتور از اجزای زیر تشکیل شده است:

• موتور دیزل

دور موتور دیزل برای مصارف برق اضطراری معمولا 1500 دور انتخاب می شود و دارای تنظیم دور است

• ژنراتور

ژنراتور به صورت تک فاز یا سه فاز برق اضطراری لازم را تولید می کند.

• تنظیم کننده اتوماتیک ولتاژ

وظیفه تامین ولتاژ خروجی ثابت در بار های الکتریکی مختلف بر عهده تنظیم کننده اتوماتیک ولتاژ است و روی ژنراتور نصب است.

• تابلو نشان دهنده اطلاعات موتور

تابلو نشان دهنده اطلاعات موتور اطلاعاتی مانند فشار روغن ، درجه حرارت آب و وضعیت باتری را نشان می دهد.

• تابلو برق اصلی

بر روی تابلو برق کلید قطع و وصل اصلی ، دستگاه های اندازه گیری مانند ولت متر ، آمپر متر ، فرکانس متر و تجهیزات حفاظتی نصب می شود.

ملاحظات ویژه دیزل ژنراتور

در مواردی که نصب مولد های برق در داخل ساختمان صورت می گیرد ، باید از امکان تهویه کافی به صورت طبیعی یا با ایجاد فشار هوا اطمینان حاصل شود. میزان هوای مورد نیاز برای خنک کردن سیستم رادیاتور و فن حدود 80 الی 135 متر مکعب در ساعت به ازای هر کیلو وات ممکن است در نظر گرفته شود.
